测量标准 | 具有单码道绝对式编码的不锈钢钢带栅尺 |
20 °C时的热膨胀系数 | 10.1 ±0.2 μm/m/°C |
热基准 | 位于中心位置（测量长度 × 0.5的光栅位置） |
20 °C时的精度等级 | 高：±3 μm 标准：±5 μm |
栅尺长度 | 70至2040 mm |
最高速度 | （详见规格手册） 达到4 m/s |
串行接口 | BiSS Safety、Siemens DRIVE-CLiQ |
分辨率 | 1 nm、10 nm、50 nm |
电气连接 | 光栅：定制型M12电缆连接器（出线方向可由客户配置） 控制器：8针M12、17针M23、9针D型、14针LEMO、散线 |
电源 | 5 V ±10%，最大值为1.25 W（5 V时为250 mA） |
振动（工作） | 读数头：< 300 m/s²，符合IEC 60068-2-6标准 无安装板的栅尺壳体：< 200 m/s²，符合IEC 60068-2-6标准 带安装板的栅尺壳体：< 300 m/s²，符合IEC 60068-2-6标准 |
冲击（非工作） | < 300 m/s²，符合IEC 60068-2-27标准 |
工作温度 | 0 °C至+50 °C |
防护等级 | 正确安装后可达到IP53，注入净化空气后可达到IP64 |

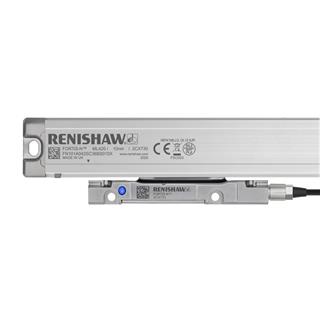

FORTiS-N™细窄型封闭式直线光栅
搭载与FORTiS-S型号相同的光栅技术并提供相同的优势，FORTiS-N直线光栅设计为在更细窄的栅尺壳体内容纳更紧凑的读数头，因此非常适用于狭窄空间。
