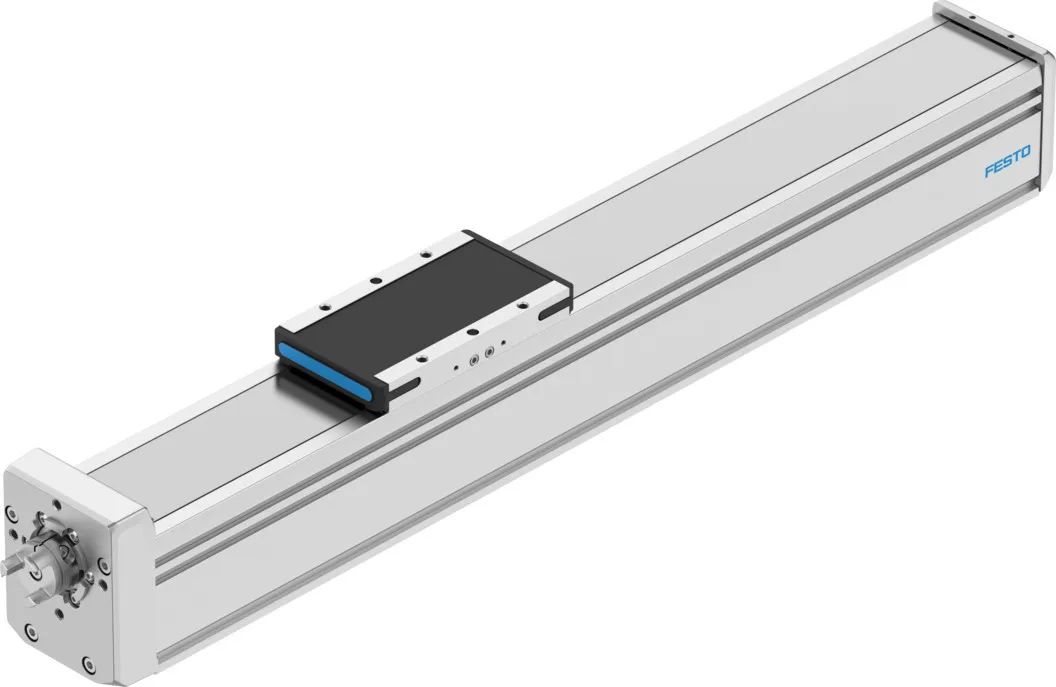

ELGD – 新一代丝杠式和齿形带式电缸

刚性强、进给力大、导轨系统使用寿命长

功能强劲的 ELGD 电缸系列可选：ELGD-BS 丝杠式电缸和 ELGD-TB 齿形带式电缸，可顺畅用于机电自动化技术领域的各种应用。该产品组合种类繁多，提供标准和宽款两种型号，其下采用不同规格，不但刚性强、进给力大，导轨系统还具有较长的使用寿命。

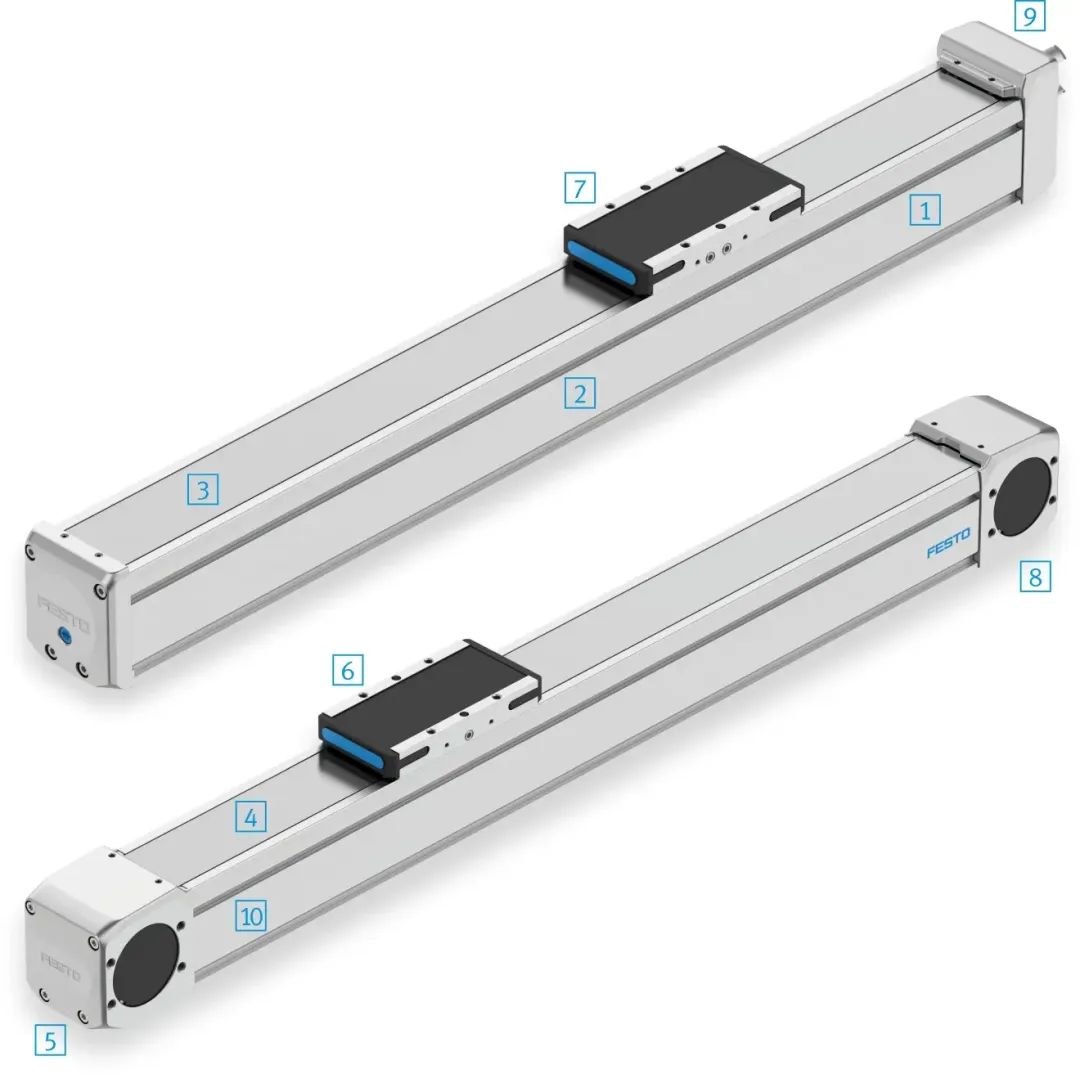

选择 ELGD 轴系列的十大理由

1. 自主研发的创新型导轨技术，与经过优化的轴设计相辅相成

●导轨刚性极强，承载能力超过平均水平

●几乎无振动，滑块移动非常安静，使用寿命超长

2. 横截面设计经过优化，实现出色的力传递和扭矩吸收

●刚性极高

●行程长，BS 最长 2.5m，TB 最长 8.5m

3. 采用磁性不锈钢盖带的创新型解决方案

●采用磁性带转向技术，外侧部件无摩擦

●表面干净，外侧无磨损

●可面向洁净室应用，最大程度减少颗粒排放

●在恶劣环境条件下减少污物渗入

4. 多种齿形带材料

●采用带织物包皮的聚氨酯 (PU2)，确保实现长使用寿命和较强的冷却润滑剂耐受性。采用钢制牵引载体，可传输较大力量，实现良好的轴动态控制

●无织物包皮的聚氨酯 (PU1)，带有凭借钢制牵引载体，适用于食品行业的多种应用

5. 两种横截面

●标准：方形横截面，设计经过优化

●宽款：横截面高度缩减，安装尺寸由此减小，搬运系统更加紧凑，低速运行时扭转刚性强，成本降低

6. 滑块选配件 (TB)：长滑块和第二个可自由移动的滑块

●适用于较大的轴向和横向扭矩以及较大负载应用

●更多固定方式

●第二个滑块分担部分导轨负载，导轨负载由此降低，进而实现较长的使用寿命

7. 可选加长滑块 (BS)

●适用于较大的轴向和横向扭矩以及较大负载应

●更多固定方式

8. 电机位置可以选择 (TB)

●可在轴末端的两个位置自由选择

●带电缆连接的电机可以 4 x 90° 围绕自身轴安装

●支持随时改装

9. 电机位置可以选择 (BS)

●电机安装位置：轴向或平行，适用于右侧安装 (MR) 或左侧安装 (ML)

●轴向安装：电机可以 4 x 90° 围绕自身轴旋转安装

●平行：可以 3 x 90° 安装加装套件，电机以 3 x 90° 围绕自身轴旋转

10. 通过电感式接近开关进行传感器检测（可选），从而保证安全生产

●可在型槽内轻松安装 1 个或 2 个传感器，无需额外使用安装材料

●齐平安装，电缸横截面外部无干扰性边缘
